高溫窯爐砌筑耐火磚砌體除個(gè)別部位（如鎂磚爐底）采用干砌外，絕大部分均使用耐火泥漿砌筑。質(zhì)量?jī)?yōu)良的耐火泥漿應(yīng)具有一定的工作性質(zhì)，并且在以后的烘烤、加熱機(jī)操作期內(nèi)應(yīng)使耐火磚彼此牢結(jié)、磚縫致密、能抵抗高溫和爐氣、爐渣的侵蝕。
耐火泥是耐火泥漿的干成分，其化學(xué)成分、抗化學(xué)侵蝕性、熱膨脹率等應(yīng)接近被砌筑耐火磚的相應(yīng)性質(zhì)。作為泥漿使用是，應(yīng)具有一定的粘結(jié)性、透氣性、耐火度和機(jī)械強(qiáng)度。
耐火泥一般由熟料與結(jié)合黏土組成，熟料是基本成分，結(jié)合粘土是結(jié)合劑，能在水中分散，增加耐火泥的可塑性。熟料粒度大，結(jié)合粘土含量應(yīng)多：熟料含量多，機(jī)械強(qiáng)度增大：結(jié)合粘土含量多，則透氣性降低。

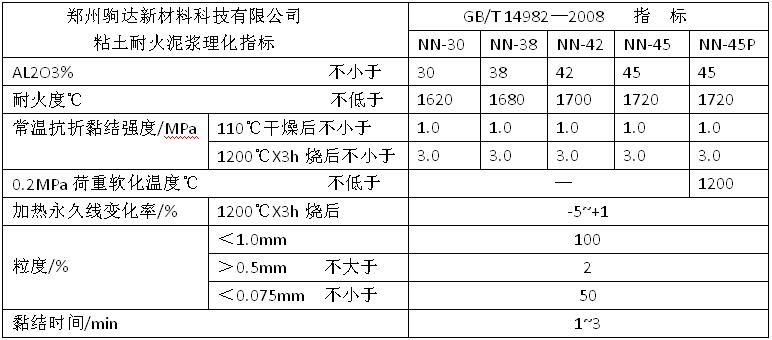

耐火泥漿的稠度與磚縫的厚薄有關(guān)，稠泥漿用于砌筑4~6mm磚縫：半稠泥漿用于砌筑2~3mm磚縫。以下是粘土耐火泥漿（GB/T 14982—2008）
粘土質(zhì)耐火泥漿適用于粘土質(zhì)制品，按AL2O3含量和黏結(jié)強(qiáng)度分為兩類5個(gè)牌號(hào)。普通粘土質(zhì)耐火泥漿：NN-30、NN-38、NN-42、NN-45A：磷酸鹽結(jié)合粘土質(zhì)耐火泥漿NN-45B。
